1.概述

HNPWS-10型SF6氣體在線微水密度監測裝置屬于智能電網在線監測產品，主要用于實時監測斷路器、GIS設備、變壓器等內部SF6氣體的微水、密度、溫度及其變化趨勢。當SF6氣體有關指標出現變化時，給出變化曲線；有關指標達到報警狀態時，報警或自動啟動報警裝置；當有關指標超標達到危險狀況時，報警或自動啟動閉鎖裝置，禁止斷路器動作，以保障設備和變電站整套系統的安全。

上述監測設備配有RS485/CAN通訊接口，可將監測數據實時上傳至變電站、城市中心乃至更上級監控中心，真正實現變電站、尤其是無人值班站的設備在線監測，并為斷路器的狀態檢修提供了有效依據。

相關安全法規

DL/T 603—2006《氣體絕緣金屬封閉開關設備運行及維護規程》第4.6“GIS中SF6氣體質量監督SF6氣體泄漏監測：根據SF6氣體壓力、溫度曲線來監視氣體壓力變化，發現異?！薄?/span>

Q/GDW534-2010《變電設備在線監測系統技術導則》第6.2“建議500KV及以上SF6斷路器或220KV及以上組合電器配置SF6氣體壓力和濕度在線監測裝置”。

Q/GDW393-2009《110（66）kv～220kv智能變電站設計規范》第5.3.1“設備狀態監測范圍與參量要求：監測220KV變電站中GIS——SF6氣體密度、微水；110KV變電站中GIS——SF6氣體密度、微水。220KV變電站GIS局放應綜合考慮安全可靠、經濟合理、運行維護方便等要求”。

2.主要特點

• 在線監測SF6氣體濕度、密度與溫度

• 預留RS485/CAN總線通訊接口

• 可按預設值或用戶給定值自動啟動低壓報警、微水超標報警和閉鎖裝置

• 通過后臺軟件顯示實時數據并自動繪制狀態變化趨勢圖

• 大屏幕液晶顯示器現場顯示實時數據，具備液晶屏屏幕保護功能

• 手持遙控器設置底層各項技術參數、報警與閉鎖門限值和顯示方式

• 專門化的氣室設計，滿足各大開關廠家

• 進口高精度傳感器，精度業內領先

• 支持WEB方式遠端瀏覽

• 開放的數據庫，通過配置，可接入電力系統局域網

• 全密封，抗干擾，成功應用于高寒、高溫、高濕、高海拔地區

3.技術參數

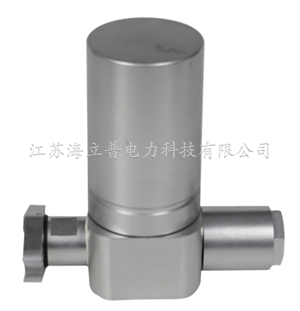

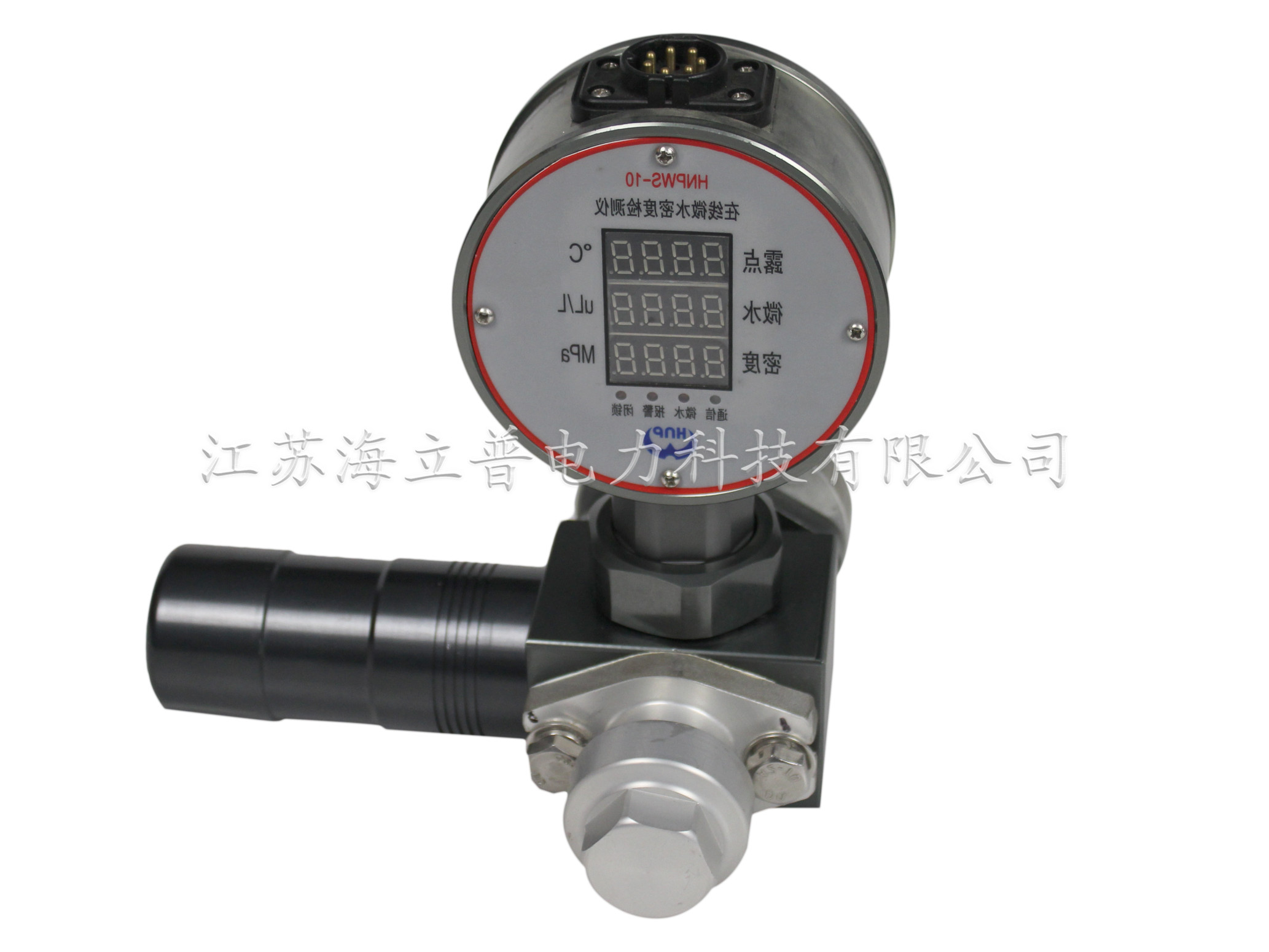

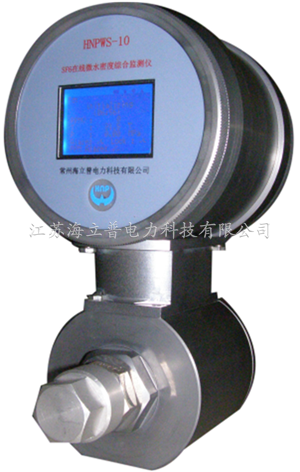

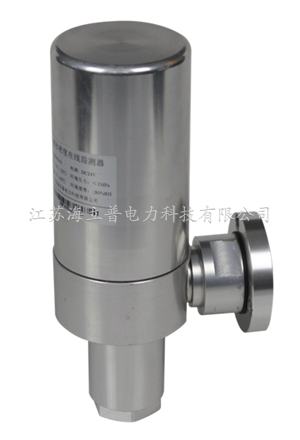

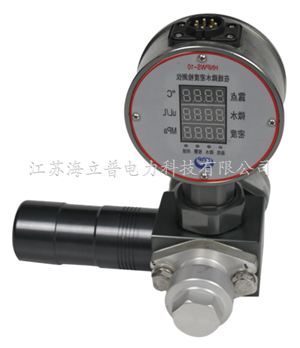

4.變送器外觀圖

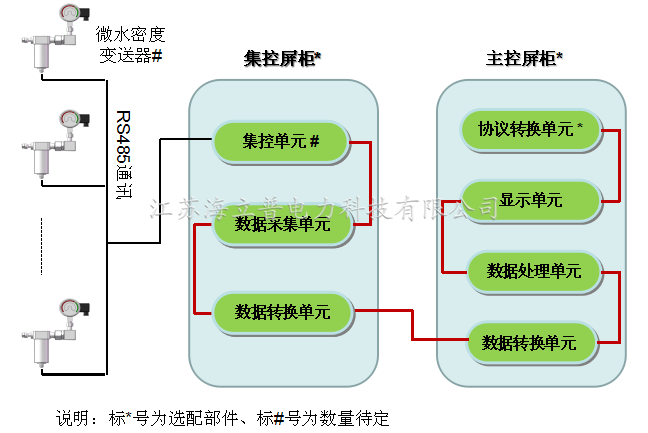

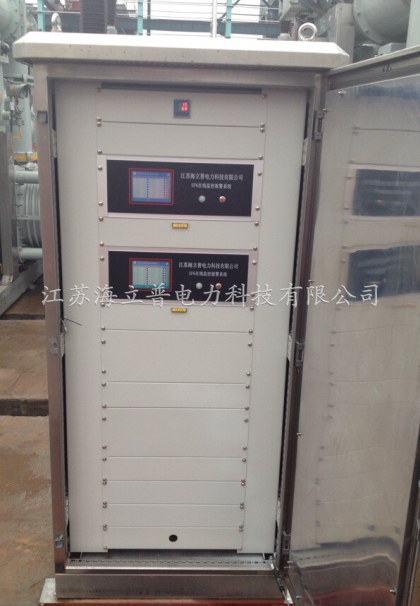

5.系統連線圖

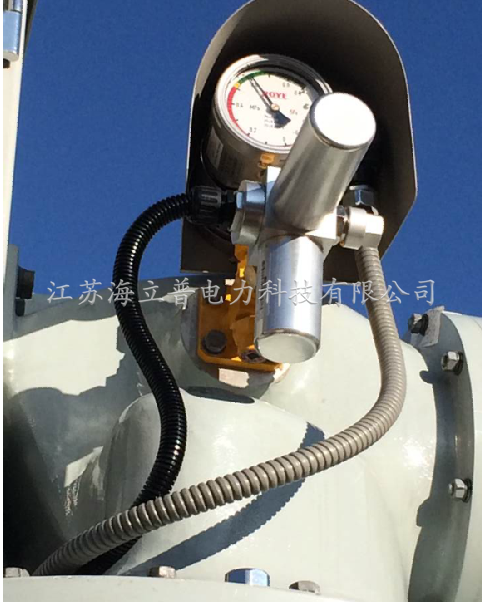

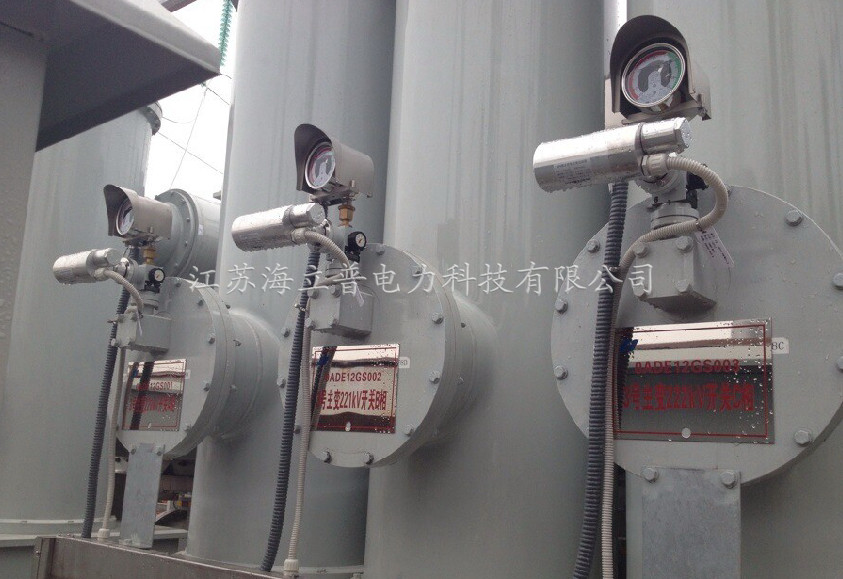

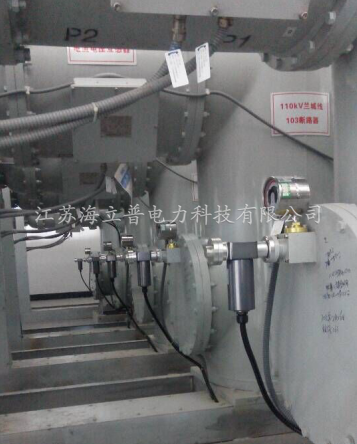

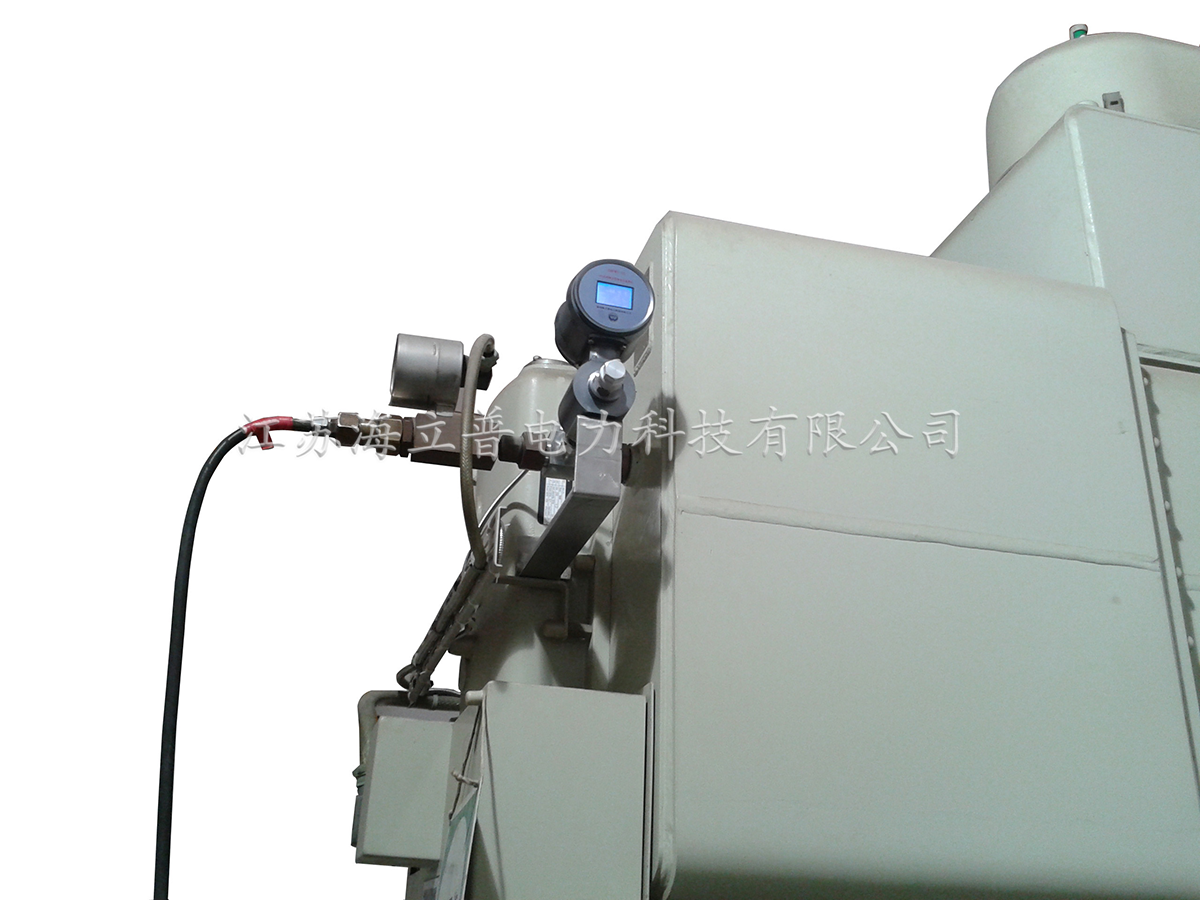

6.現場安裝圖
