槳葉雷電流監測 HNPLJ-B3

風力發電因其特有的優勢逐步增加市場比重然而風場大風區域雷暴也頻發，雷電威脅著風力發電機的安全運行。準確地掌握風力發電機遭受雷擊的時間、次數、雷電流特性參數，能夠評估風力發電機組雷電防護設施的效果，為該區域進行防雷設計和改造、保險理賠提供依據，保障風力發電機組的安全運行。

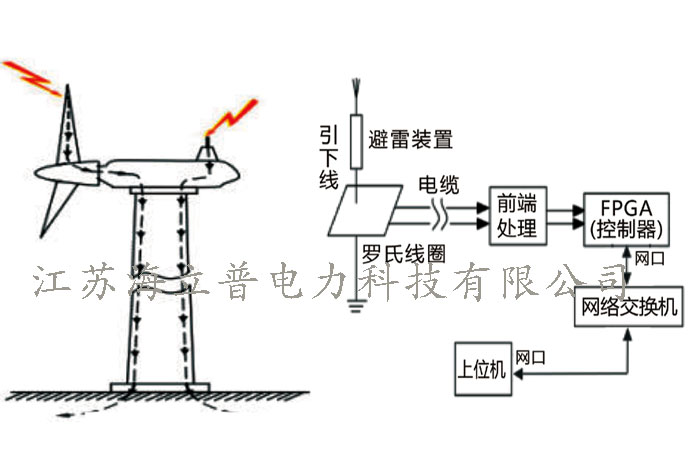

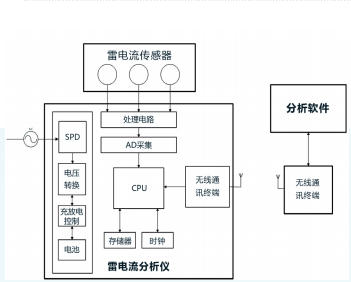

雷電流監測系統依據電磁感應原理設計。雷電流在其經過的傳導回路周圍形成強磁場，傳感器線圈套在傳導回路中，在磁場中產生感應電流，雷電流分析儀將感應電流轉化為模擬擬電壓量并進行數據采集和數字信號處理，還原雷電流波形，提取雷電流幅值、極性、電荷量等監測參量。

雷電流分析儀通過CAN、RS485、以太網等形式連接到機組主站或接入通信系統，將監測和分析的參量傳送到機組SCADA 系統或監控中心雷電流監測后臺。

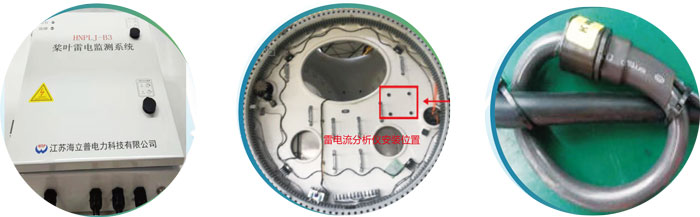

雷電流分析儀(主機) 主機安裝位置 雷電流傳感器
